Каскад Бурейских ГЭС (Россия)
http://sdelanounas.ru/blogs/64340/
Автор репортажа — Дмитрий Чистопрудов
Бурейская ГЭС — крупнейшая электростанция на Дальнем Востоке России. Она расположена на реке Бурее, в Амурской области у поселка Талакан и является верхней ступенью Бурейского каскада ГЭС. Имея установленную мощность 2010 МВт, ГЭС входит в десятку крупнейших гидроэлектростанций России. Ввод станции в эксплуатацию обеспечил электроэнергией дефицитные регионы юга Дальнего Востока, а также позволил сократить завоз в регион угольного топлива, что вообще неплохо для экологии. Уже многие журналисты и фотографы писали про эту станцию, но она настолько крутая, что можно еще один короткий репортаж выложить.
1. Река Бурея — левый приток Амура. В верхнем течении она представляет из себя горную реку, а среднее и нижнее течение приходится на Зейско-Буреинскую равнину.
2. Сооружения Бурейской ГЭС расположены на реке в Талаканском створе, это в 170 километрах от устья реки. Плотина ГЭС образует крупное Бурейское водохранилище горного типа с относительно малой площадью затопления, что неплохо. Среднемноголетний расход воды реки в створе ГЭС — 866 кубических метров в секунду, годовой объём стока 27,4 км³. То есть за три секунды через ГЭС пролетает объем одного стандартного 50-метрового бассейна, например Семеновского или Чайки. Кто ходил, тот поймет.
3. С хорошей компанией в эту поездку у нас проблем не было, а вот с погодой — постоянно. Как бы мы не старались вызвать солнце хабаровским пивом, но все наши усилия срабатывали лишь на короткое время. Небо было переполнено облаками, которые тесно и вяло летели над нашими головами и периодически от души поливали фотографов водой, которые все без исключения оказались без зонтиков. Благо после дождя выползал туман и скрашивал кадр. За один день солнце выходило раз 50 и раз 20 проходил дождь. Вот такой он, капризный Дальний Восток!
4. Бурейская ГЭС представляет собой мощную высоконапорную гидроэлектростанцию приплотинного типа. В гидроузле отсутствуют судопропускные сооружения, в связи с чем речные суда через него проходить не могут. Если стоять на смотровой площадке и смотреть на плотину, далеко не сразу получается оценить весь масштаб этого гидротехнического сооружения. Плотина как плотина, сто раз такие видели.
Увеличить изображение 5. Для оценки грандиозности и размеров сооружения мы попросили промышленного альпиниста выбраться на один из водоводов гидроагрегатов и повисеть там пару часиков.
6. Гребень плотины, Буханочка и козловые краны, которые обслуживают сороудерживающие решетки, ремонтные затворы гидроагрегатов и затворы водосброса.
7. Высота бетонной гравитационной плотины составляет 140 метров (это 45-этажный дом, то есть это очень высоко), длина плотины — 736 метров. Это как от Исторического музея пройти в Красную площадь и выйти на набережную к реке. На фотографии хорошо видны все четыре части плотины — правобережной и левобережной глухих частей, водосливной части (водосброс) и станционной части (машзал с гидроагрегатами).
8. Вид с другого берега.
Увеличить изображение 9. Плотина сложена из трех видов бетона: верхняя часть выполнена из высококачественного вибрированного бетона, центральная часть — из малоцементного укатанного бетона, а низовая грань — из вибрированного морозостойкого бетона. В общей сложности, в плотину было уложено 3,5 млн м³ бетона. Это очень-очень много.
10. Вид с общественной смотровой площадки. Пришлось двадцать минут стоять и ждать разрыва в облаках, чтобы совсем серую бяку не снимать.
11. Затворы водосброса.
12. Поверхностный водосброс предназначен для сброса избыточного притока воды в половодье и паводки, когда приток не может быть пропущен через гидроагрегаты ГЭС, либо аккумулирован в водохранилище. Максимальный расход воды, который может быть пропущен через водосброс, составляет 10 400 м³/с. Это уже 4 полных 50-метровых бассейна по 10 дорожек каждый. В секунду!
13.
14. Геометрия в бетоне.
15.
16. В станционной части плотины размещены 6 постоянных водоприёмников. За профиль плотины выступают 6 стальных обетонированных водоводов внутренним диаметром 8,5 м каждый.
17.
18. Затвор водосброса. Как видно, в водохранилище воды сейчас мало.
19. Челябинский горнолыжный склон.
А такая красота происходит во время сброса воды. Печаль года, что мне не удалось застать это лично (фотографии взяты с сайта РусГидро).
20. Козловой кран, вид вверх.
21. Здание гидроэлектростанции имеет классическую приплотинную конструкцию. Перекрытие машинного зала станции создано пространственно-стержневой конструкцией системы Московского архитектурного института (МАРХИ (Коля, привет!)) длиной 150 метров. В здании ГЭС размещено 6 гидроагрегатов мощностью 335 МВт каждый, с радиально-осевыми турбинами, работающими при расчётном напоре 103 метра. Номинальная частота вращения гидротурбин — 125 об/мин.

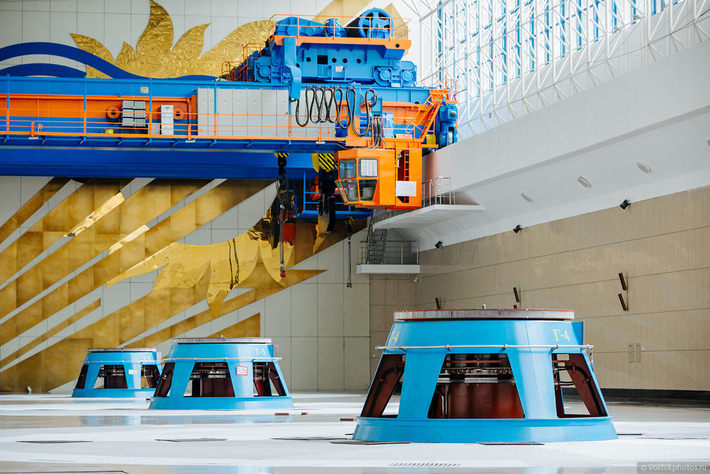

22. Для обслуживания гидроагрегатов используются два мостовых крана больше похожих на арт-объекты.
23. Большая «хваталка» одновременно для двух кранов для подъема запредельных тяжестей.
24. Крановщик.
25. В-Г3.
26.
27. Центральный щит управления.
28.
29.
30. Ниже гидроэлектростанции ведется строительство ее контррегулятора (выравнивателя неравномерности расхода воды) — Нижне-Бурейской ГЭС мощностью 320 МВт, составляющей с Бурейской ГЭС единый технологический комплекс, спроектированный институтом «Ленгидропроект».
31. Строительство и запуск Нижне-Бурейской ГЭС позволит снять все ограничения в режиме работы Бурейской ГЭС, обеспечивая допустимые режимы изменения уровня воды в нижнем течении Буреи и в среднем течении Амура.
Увеличить изображение 32. Проектная мощность Нижне-Бурейской ГЭС — 320 МВт, среднегодовая выработка — 1,65 млрд.кВт.ч. В здании ГЭС планируется установить 4 гидроагрегата по 80 МВт каждый.
Увеличить изображение 33. Визуально станция намного меньше своей младшей сестры. Но даже эта стройплощадка производит колоссальное впечатление.
34.
35. Вся будущая выработка станции уже законтрактована (строительная площадка отделена от самой реки временными заграждениями).
36. Основным потребителем новой станции станет космодром «Восточный», строительство которого началось в прошлом году. Подписано соглашение с Федеральным космическим агентством о поставках электроэнергии для энергоснабжения этого объекта.
37. В настоящее время завершено строительство правобережной бетонной плотины, ведется бетонирование водосбросной плотины и здания ГЭС, всего уложено более двух третей общего объема бетона.
38.
39. Помимо выработки электроэнергии, Нижне-Бурейская ГЭС призвана оптимизировать работу мощной Бурейской ГЭС. Одной из важных функций Бурейской ГЭС является работа в неравномерной части графика нагрузок. Например, утром, когда нагрузка в энергосистеме резко возрастает, станция набирает мощность, при этом количество воды, сбрасываемой через гидроагрегаты вниз, резко возрастает. В то же время ночью, при уменьшении нагрузок в энергосистеме, нагрузка на станцию и соответственно сбросы воды значительно уменьшаются. При изменении количества сбрасываемой воды происходят существенные колебания уровней в реке ниже плотины. Для их предотвращения и строится контррегулирующая ГЭС с относительно небольшим водохранилищем, в котором неравномерности сбросов будут выравниваются. Нижне-Бурейская ГЭС станет третей контрегулирующей ГЭС в России (первая и вторая — Миатлинская и Майнская ГЭС, выравнивающие сбросы Чиркейской и Саяно-Шушенской ГЭС соответственно).
40.
41. Хорошо просматривается задел для затворов водосброса.
42. Длина плотины составит 123 метра, максимальная высота — 47 метров.
43. Так будут выглядеть пять поверхностных водосброса, перекрываемые сегментными затворами с помощью гидроприводов.
44.
45.
46.
47. Вид на будущий машзал, в котором разместятся 4 гидроагрегата мощностью по 80 МВт с поворотно-лопастными турбинами.
48.
49. Фрагмент спиральной камеры гидроагрегата.
50.
51. Существенную часть подрядных работ на стройке выполняют бесстрашные китайцы. Благо до Китая тут рукой подать. Они даже смастерили на стройплощадке мини-бетонный завод, чтобы далеко не нужно было ходить за материалом.
52.
53. А это друзья из солнечного Дагестана, отличные ребята. Чиркейстройчто-то там.
54.
55. В общем это вам не стройки жилых микрорайонов снимать. Тут все серьезно!
56. Монтажная площадка для гидроагрегатов в машинном зале. Уже смонтировано два зеленых мостовых крана грузоподъёмностью 250 тонн каждый.
57. Через год здесь будет вода. Много воды…
Большое спасибо компании «РусГидро» за организацию данной фотосъемки! И спасибо коллегам фотографам и федеральным блогерам за веселую компанию.
