и т. д. Кроме того, цех оборудован автоматизированной линией плоских секций производства фирмы Pema (Финляндия).
11. В нулевом пролете расположены участок изготовления объемных секций, а в ближайшее планируется ввод в эксплуатацию уже установленной линии микропанелей компании IMG (Германия). Участок оснащен двумя мостовыми кранами грузоподъемностью 50 и 80 т. В пролете № 1 расположены участки изготовления набора, плоскостных и объемных секций. В пролете № 2 расположены участки сборки и сварки полотнищ, изготовления фундаментов, донно-бортовых секций и объемных секций оконечностей. В пролете № 3 расположены участки сборки объемных и днищевых, бортовых секций.
12. Сварочное оборудование цеха включает в себя автоматы и полуавтоматы для сварки в среде CO2, а также установки для аргонно-дуговой сварки.
13. Объемная секция серийного ледокола в 4 пролете сборочно-сварочного цеха.
14. Транспортировка изготовленных объемных секций и крупногабаритного оборудования осуществляется при помощи двух автотрейлеров грузоподъемностью 150 т и 200 т.
15. Для формирования корпусов судов и кораблей и спуска их на воду Балтийский завод располагает двумя наклонными стапелями (стапель «А» и стапель «В») и крытым эллингом, предназначенным для сборки судов и кораблей повышенной сложности.
16. Стапель «А» Балтийского завода длиной 350 метров — самый большой в России. Он позволяет предприятию строить и спускать на воду суда дедвейтом до 100000 т. В разное время с этого стапеля сходили такие заказы как крейсер «Киров», атомный ледокол «50 лет Победы», тяжелые атомные ракетные крейсеры «Адмирал Ушаков», «Адмирал Лазарев», «Адмирал Нахимов» и «Петр Великий», научно-исследовательское судно «Космонавт Юрий Гагарин», а также две кормовые части «Мистраля».

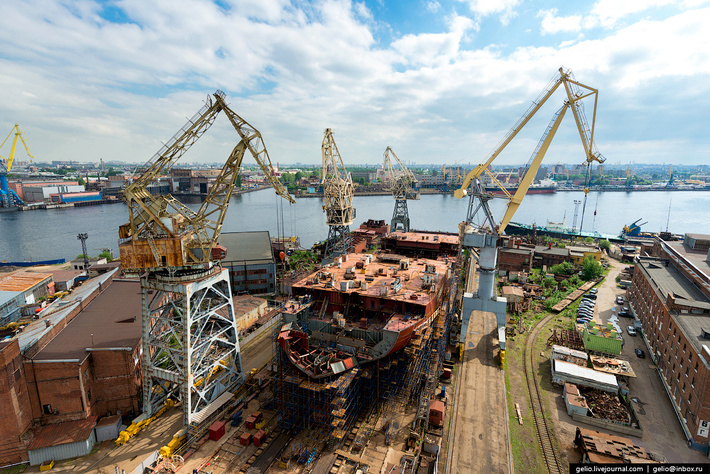

17. В настоящее время на большом стапеле «А» формируется корпус головного универсального атомного ледокола проекта 22220 мощностью 60 МВт. Атомный ледокол, названный «Арктика» станет самым большим и самым мощным в мире!
18. Заказ на строительство двух серийных атомных ледоколов проекта 22220 был получен в мае 2014 года. Исключительная энерговооруженность позволит им преодолевать льды толщиной до 3 метров. В результате Северный морской путь можно будет использовать почти круглый год. Впрочем, главная задача перспективной ледокольной флотилии — обеспечить доставку углеводородов с месторождений Ямала и Гыдана. Именно для этого корпус корабля сделали на 4 метра шире, чем в предыдущей серии.
19. Длина судна составляет 173 метра, ширина — 34 метра, осадка по конструктивной ватерлинии — 10,5 метра, минимальная рабочая осадка — 8,5 метра, водоизмещение — 33,5 тысяч тонн.
20. Двухосадочная конструкция судна позволяет использовать его как в арктических водах, так и в устьях полярных рек. Ледокол будет работать в западном районе Арктики: в Баренцевом, Печорском и Карском морях, а также на более мелководных участках устья Енисея и в районе Обской губы.
21. Головной атомоход должен выйти на ходовые испытания в 2017 году.
22. Стыковка секций носовой оконечности корпуса головного ледокола.
23. 26 мая на этом же стапеле в торжественной обстановке при участии заместителя председателя правительства РФ Дмитрия Рогозина, генерального директора ФГУП «Росатомфлот» Сергея Кириенко, президента Объединенной судостроительной корпорации (куда входит БЗС) Алексея Рахманова, гостей и сотни балтийцев была произведена закладка первого серийного ледокола этого проекта под названием «Сибирь».
24. Нос головного атомного ледокола «Арктика».
25. Кроме того, на стапелях Балтийского завода формируются и другие уникальные суда. Например, на малом стапеле «В» ведется строительство самого большого в мире дизель-электрического ледокола мощностью 25 МВт проекта 22600 «Виктор Черномырдин».
26.. Металлургическое производство включает в себя: литейное, модельное, кузнечно-термическое и производство готовых гребных винтов.
27. Литейное производство изготавливает изделия судового и общего машиностроения для собственных нужд, по заказам верфей и судостроительных заводов России, СНГ, Ближнего и Дальнего зарубежья.
28. А еще в 2003 году Балтийский завод для Свято-Троицкой Сергиевой лавры изготовил колокол весом в 72 тонны — самый крупный из всех действующих колоколов, когда-либо изготовленных в России!
29. В кузнечно-термическом цехе производят поковки и штамповки, как из черных, так и из цветных металлов.
30. Балтийский завод — единственный в России производитель крупных гребных винтов из бронзы и латуни весом до 70 тонн и диаметром до 8 м.
31. На сегодня у завода есть заказы на изготовление гребных винтов для судостроительных предприятий всего Северо-Западного региона.
32. Произведенные винты используются на крупнотоннажных танкерах, контейнеровозах и пассажирских судах, всех типах кораблей ВМФ, атомных ледоколах, быстроходных катерах, включая патрульные суда.
33. Для изготовления гребных винтов используются в основном цветные или нержавеющие сплавы.
34. Цех по изготовлению гребных валов.
35. Валы могут быть длиною до 33 метров и массой до 70 тонн. Большой вал на переднем плане — для атомного ледокола «Арктика».
36. А еще этот цех примечателен тем, что в нем установлена красивая винтовая лестница-трап, ведущая в обычную кабину крановщика. Говорят, что этот трап снят с крейсера «Рюрик» (1906 года постройки) во время распила в 1925 году.
37. Достроечная набережная Балтийского завода. Сейчас здесь производится достройка плавучего энергоблока (ПЭБ) «Академик Ломоносов». ПЭБ войдет в состав первой в мире плавучей атомной электростанции малой мощности, состоящей из гладкопалубного несамоходного судна с двумя реакторными установками.
38. ПЭБ предназначен для эксплуатации в районах Крайнего Севера и Дальнего Востока. «Академик Ломоносов» в будущем будет установлен в городе Певек Чукотского АО.
39. Плавучая атомная станция может использоваться для получения электрической и тепловой энергии, а также для опреснения морской воды. В сутки она может выдать от 40 до 240 тысяч тонн пресной воды.
40. Станция оснащена двумя модифицированными реакторными установками КЛТ-40С, которые способны вырабатывать до 60 МВт электроэнергии и до 50 Гкал/ч тепловой энергии, что достаточно для поддержания жизнедеятельности города с населением в 200 тыс. человек.
41. Срок эксплуатации станции составит минимум 36 лет: три цикла по 12 лет, между которыми необходимо осуществлять перегрузку активных зон реакторных установок.
42. Длина судна — 144 метра, ширина — 30 метров. Водоизмещение — 21,5 тысячи тонн.
43. Плановый срок завершения строительства и готовности ПЭБ к буксировке на место базирования - сентябрь 2016 г. Планируемый ввод головного ПЭБ в эксплуатацию в составе ПАТЭС — 2017 г.
44. Для установки блоков надстроек на плаву используется плавкран «Демаг» г/п 350 т. с высотой подъема до 50 м. Высота самого крана 76 метров. Этот кран изначально был заказан в 1939 году у германской фирмы «Демаг». В 1940 г. он был прибуксирован в Ленинград, но без подъемной стрелы, которая, по немецким объяснениям, «из-за сложности доставки», до войны так и не была поставлена. После войны Балтийский завод изготовил и установил стрелу своими силами.
45. Панорама завода
