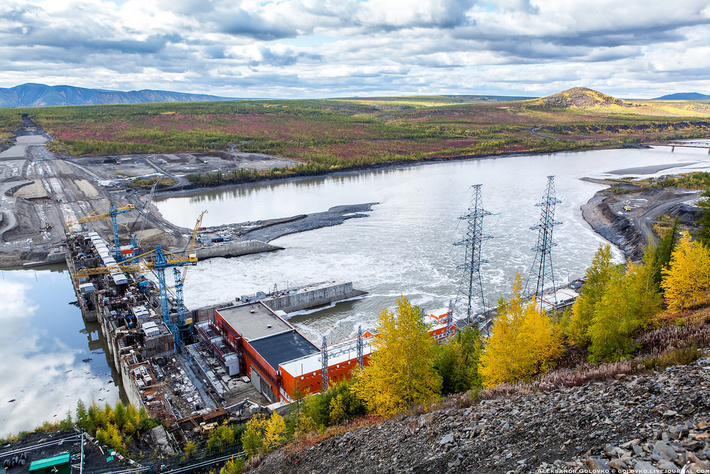

Усть-Среднеканская гидроэлектростанция — строящаяся ГЭС на реке Колыме, в Среднеканском городском округе Магаданской области. Входит в Колымский каскад ГЭС, составляя его вторую, нижнюю ступень. Строительство Усть-Среднеканской ГЭС ведётся в суровых климатических условиях с 1991 года, пуск первых гидроагрегатов осуществлён в 2013 году. Ввод станции имеет большое значение для обеспечения надёжного энергоснабжения региона и развития горнодобывающей промышленности. В настоящее время строительство Усть-Среднеканской ГЭС осуществляется ОАО «РусГидро».
Сейчас нельзя сказать, что область страдает от недостатка электроэнергии, напротив, тут с этим нет никаких проблем. Но вот беда, основной вид топлива в области — это уголь, который необходимо сюда как-то ещё и доставить и это экономически невыгодно, поэтому строительство ГЭС поможет перевести регион на дешёвую электроэнергию. Но впереди большие планы, местные власти хотят пригласить сюда инвесторов и понастроить новых заводов и предприятий, но для этого необходимо создать задел, который бы позволил в будущем развивать промышленность региона.
Усть-Среднеканская ГЭС возводится на реке Колыма, в 217 км ниже по течению от действующей Колымской ГЭС и в 1677 км от устья Колымы, в месте наибольшего сужения долины реки, в 12 км выше заброшенного в настоящее время посёлка Усть-Среднекан. На участке между Колымской и Усть-Среднеканской ГЭС Колыма принимает ряд притоков, наиболее крупные из которых — Бохапча, Дебин, Оротукан, Таскан. В тёплый период года наблюдаются два паводковых сезона: весеннее половодье и летне-осенние паводки; максимальный наблюдённый расход был зафиксирован в 1939 году и составлял 17 900 м³/с, максимальные расчётные расходы (повторяемость реже 1 раза в 10 000 лет) составляют 33 300 м³/с.
Строительство ведётся в суровых климатических условиях, в условиях развития многолетней мерзлоты, глубина которой составляет около 300 м (за исключением зоны подруслового талика). Климат резко континентальный, средняя температура января −38°С, абсолютный минимум температур −62°С, среднегодовая температура составляет −12°С. Годовая сумма осадков — 509 мм.
Административное здание уже построено, тут же располагается машинный зал и центральный пульт управления станице
С помощью этой спецтехники добывается грунт, с помощью него ведётся отсыпка будущей плотины
Будущее продолжение машзала, на этом месте будет размещено ещё два гидроагрегата. С правой стороны разберут стену и сделают пристройку
В этом месте электроэнергия по проводам уходит к потребителю
Конструктивно Усть-Среднеканская ГЭС представляет собой мощную плотинную средненапорную гидроэлектростанцию. Сооружения ГЭС разделяются на бетонную плотину, земляную плотину, здание ГЭС, производственно-технологический комплекс (ПТК). Установленная мощность электростанции — 570 МВт, гарантированная мощность — 132 МВт, среднегодовая выработка электроэнергии — 2,555 млрд кВт. ч.
Напорный фронт Усть-Среднеканской ГЭС общей длиной 2490 м включает в себя земляную и бетонную плотины. Земляная плотина отсыпается из песчано-гравийного грунта, имеет противофильтрационные элементы в виде ядра и понура из суглинисто-супесчаного грунта. Длина плотины — 2100 м, максимальная высота — 66 м. В верховой клин плотины вписана первоочередная земляная плотина высотой 33,5 м (отметка гребня 260,5 м), создающая минимальный напор для временной работы первых двух гидроагрегатов ГЭС на сменных рабочих колёсах.
Бетонная плотина общей длиной 325 м состоит из водосбросной плотины, станционной плотины, глухой плотины. Сопряжение с земляной плотиной осуществляется с помощью бетонного сопрягающего устоя длиной 70 м, включающего в себя бетонную шпору, верховую и низовую подпорные стены. В основании бетонной плотины размещается противофильтрационная цементационная завеса глубиной 25 м (на участке тектонических нарушений — до 100 м). На участках с вечномёрзлыми грунтами завеса устраивается после предварительного электрооттаивания мёрзлых пород.
Водосбросная плотина гравитационного типа, длиной 150 м и высотой 74 м, с 10 глубинными отверстиями размером 6×12 м, обеспечивает пропуск расходов до 17 200 м³/с (обеспеченность 0,01%). Гашение энергии потока сбрасываемой воды производится в водобойном колодце длиной 168,5 м и шириной 147 м. Станционная плотина, длиной 96 м, высотой 70 м, шириной по основанию 57 м, включает в себя водоприёмник из 4 секций с отверстиями 11,7×9 м, которые переходят в металлические напорные водоводы диаметром 7,6 м. Глухая бетонная плотина длиной 105 м гравитационного типа, сопрягает напорный фронт с правым берегом.
Напорные сооружения ГЭС должны образовать Усть-Среднеканское водохранилище площадью 265 км², полной и полезной ёмкостью 5,4 и 2,57 км³ соответственно. Отметка нормального подпорного уровня (НПУ) — 290 м, временная пусковая отметка — 254,5 м, уровень мёртвого объёма — 278 м. При создании водохранилища затапливается 40 га сельхозугодий, переселения населения не требуется.
К зданию ГЭС примыкает производственно-технологический комплекс, состоящий из трёх блоков: блок КРУЭ 220 кВ, административно-хозяйственный блок и здание эксплуатационных служб. Выдача мощности Усть-Среднеканской ГЭС в энергосистему Магаданской области должна осуществляться с комплектного распределительного устройства элегазового (КРУЭ) закрытого типа по ВЛ 220 кВ протяжённостью 36 км до подстанции «Оротукан».
Диспетчерская — центр любой электростанции
Общий вид машзала, а прямо перед нами находится ремонтная зона, здесь как правило происходит ремонт и техническое обслуживание гидрогенераторов.
Здание гидроэлектростанции приплотинного типа, длина машинного зала 138 м и ширина 26 м, длина монтажной площадки 36 м, расстояние между осями агрегатов 22,5 м. В здании ГЭС должны быть установлены 4 вертикальных гидроагрегата зонтичного типа мощностью по 142,5 МВт каждый, с радиально-осевыми турбинами РО 115/0910-В-580, работающими при расчётном напоре 58,4 м (максимальном 62 м). Первые две турбины вводятся в работу на временных сменных рабочих колёсах, предназначенных для работы в диапазоне напоров 24—46 м, с уменьшенной мощностью; к моменту наполнения водохранилища до проектной отметки временные рабочие колёса должны быть заменены на постоянные.
Это всего лишь часть от будущей станции, дальняя стена вскоре будет демонтирована и вместо двух гидроагрегатов тут будет работать четыре
Под машинным залом находится всё основное оборудование, сам же гидроагрегат уходит глубоко вниз станции. Именно его вращение под действием напора воды способствует выработке электроэнергии
Камера подпятника. Подпятник обеспечивает восприятие усилий от веса вращающихся частей гидроагрегата и гидродинамическое усилие воды
Шахта турбины
Генераторное распределительное устройство — служат для приема электроэнергии от генераторов и ее распределения потребителям генераторного напряжения, а также на повысительные подстанции и собственные нужды.
Диспетчера видят машинный зал своими глазами, такая возможность есть не на всех ГЭС
Перемещаемся в КРУЭ. Отсюда электроэнергия передаётся на трансформаторы и далее к потребителю. Оборудование стоит самое современное. В первую очередь нас тут интересуют элегазовые выключатели, которые славятся своей надёжностью и тем, что мгновенно гасят электрическую дугу. Объясню на пальцах. Вы видели, что бывает если соединить или разъединить вместе два проводка, они начинают искрить, так вот, разрыв электрической цепи между гидроагрегатом и трансформаторами происходит в специальной камере, наполненной элегазом, и те самые «искры» гаснут именно в ней. А так как мы передаём большую мощность, то и дуга, которая образуется в разрыве цепи представляет собой угрозу не только для обслуживающего персонала, но и для всей станции в целом. Раньше дугу гасили маслом, потом появились вакуумные, а затем уже элегазовые выключатели.
Продолжается строительство дамбы
Будущее водохранилище, на данный момент оно ещё не полностью наполнено
На горизонте виднеется рабочий посёлок, именно там проживает персонал станции
На этой фотографии видно, что река ещё будет расширяться
