т. е. суммарная тяга всех 4-х двигателей составляет 93,6 тонны (920 кН). Можно предположить, что каждый двигатель на взлётном режиме развивает мощность около 12 500 лошадиных сил!
10. Максимальная скорость самолета составляет 865 км/ч. Практическая дальность — 4500 км, перегоночная дальность — 16500 км.
11. Особенностью конструкции самолёта является наличие двух грузовых люков в носовой и в хвостовой частях фюзеляжа, что облегчает и ускоряет процессы погрузки грузов, — в частности груз в АН-124 можно загружать или выгружать одновременно с носа и хвоста.
12.. Открытие переднего грузолюка производится поэтапно с пульта управления: открываются замки носовой части, открывается носовая часть, выпускаются вспомогательные опоры, производится «приседание» самолёта (передние стойки шасси выкатываются вперёд), открывается передняя рампа, раскладываются средний трап и гермотрап.
13. В июне 2016 года Ан-124-100 «Руслан» авиакомпании «Волга-Днепр» доставил рабочее колесо гидротурбины из Санкт-Петербурга (где его произвел завод-изготовитель «Силовые машины») в Магадан для Усть-Среднеканской ГЭС. Погрузка производилась в аэропорту Пулково.
14. Для транспортировки колеса гидротурбины использовалось оборудование, распределяющее вес груза по полу грузовой кабины. Это как для передвижения по снегу нужны снегоступы. Также важно закрепить груз в грузовой кабине (зашвартовать). Неправильное решение этих задач чревато повреждением конструкции ВС и даже авиакатастрофой.
15. Общий вес груза вместе с упаковочным оборудованием и оснасткой составил 115 тонн.
16. Подготовка к перевозке рабочего колеса диаметром около 6 метров велась полгода.
17. Длина грузовой кабины «Руслана» 36,5 м, ширина — 6,4 м, высота — 4,4 м. Здесь могут поместиться 4 вертолёта Ми-8, вагон метро или даже самолёт Сухой Суперджет 100 (конечно без крыльев и хвостового оперения). Ракета-носитель «Ангара» тоже войдёт вся без остатка, но только в базовой комплектации.
18. Самолёт оснащён погрузочно-разгрузочным, швартовочным оборудованием и бортовыми передвижными мостовыми кранами.
19. Система для погрузки грузов массой до 120 тонн состоит из эстакады, рельсовой системы и ходовых элементов, двигающихся по рельсовой системе. Эстакада служит своеобразным продолжением плоскости пола грузовой кабины. Рельсовая система задаёт направление движения и распределяет нагрузку.
20. Работа технической бригады. Штатный состав — 8 человек. Но в связи с тем, что в Питере выполнялась уникальная погрузка, дополнительно привлекалось ещё 6 человек.
21. После перемещения рабочего колеса на эстакаду груз лебёдкой затянули в грузовую кабину «Руслана» и зашвартовали.
22. Погрузка продолжалась почти 10 часов.
23. К взлёту готов!
24. Кабина лётного экипажа Ан-124.
25. Экипаж «Руслана» состоит из 8 человек: командир, помощник командира, штурман, старший бортинженер, бортинженер по АО, бортрадист, 2 оператора погрузочно-разгрузочных работ.
26. Штурвал командира самого большого серийного самолёта на планете. Управление самолётом бустерное, т. е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолётом вручную невозможно. Поэтому применено четырёхкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жёстких тяг и тросов.
27. Рычаг управления двигателеми (РУД).
28. «Руслан» — первый советский самолёт, оснащённый бортовой автоматизированной системой, которая проверяет параметры работы всех агрегатов, а также следит за тем, выполнял ли экипаж «Руководство полётной эксплуатации».
29. Автоматика определяет максимально допустимый взлётный вес, в зависимости от аэродрома, защищает самолёт от выхода на закритические режимы.
30. Самолёт имеет две палубы. Нижняя палуба — грузовая, верхняя — кабина пилотов и пассажирский отсек. При этом пройти в кабину пилотов из пассажирской кабины невозможно — они разделены крылом и у них раздельная герметизация. В самолёте предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.
31. Связь пассажирской кабины с кабиной пилотов.
32. Рабочее колесо гидротурбины везли с двумя посадками — в Нижневартовске и Якутске. Это было необходимо для дозаправки и отдыха экипажа.
33. Общая длина маршрута составила 6500 км.
34. Первая посадка в Нижневартовске.
35. После каждой посадки производится осмотр воздушного судна.
36. У «Руслана» уникальное водило (тягач). Его перевозят с собой и достают из грузового отсека в каждом аэропорту, чтобы отбуксировать самолёт.
37.
38. Время заправки такого самолёта колеблется в диапазоне от получаса до полутора суток, а количество необходимых заправщиков колеблется от 5 до 40 в зависимости от их вместимости.
39. Максимальная масса заправляемого топлива ограничена максимальной взлётной массой самолёта и составляет 212,3 тонны. Расход при максимальной загрузке — 12,6 тонны/час. При этом до выхода на эшелон расход топлива увеличивается до 17 тонн/час.
40. Топливозаправочный щиток. Во время заправки техник следит за равномерностью распределения топлива по бакам самолёта. На фото происходит открытие (закрытие) кранов соответствующих баков. Внизу указатели количества топлива.
41. Самолёт имеет систему заправки через 4 горловины, расположенные в гондолах главных стоек шасси. Также возможна заправка через 2 горловины, расположенные на верхних частях крыльев.
42. Посадка в Якутстке.
43. Случается, что у аэропорта нет соответствующей стоянки для столь большого самолёта, и его ставят прямо на запасной ВПП.
44. Приветствие командира.
45. Конечная точка маршрута — Магадан.

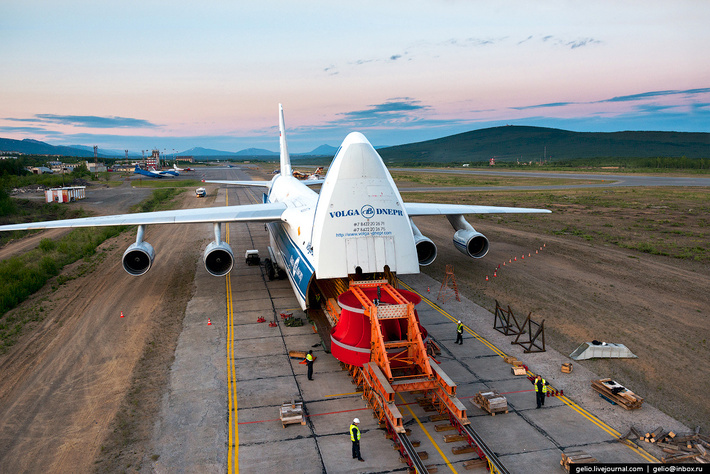

46. Разгрузка происходит по той же схеме, что и погрузка только наоборот.
47. Рабочее колесо выкатили на эстакаду перед ВС.
48. Затем кранами частично разобрали упаковочное оборудование, которое смонтировано на рабочем колесе. После этого самолёт тягачом оттащили и он улетел. Колесо на домкратах подняли, под него заехал трейлер. Затем с помощью кранов демонтировали оставшиеся части оснастки.
49. Перевезённое «Волга-Днепр» рабочее колесо будет установлено на гидроагрегат № 3 Усть-Среднеканской ГЭС, который планируется ввести в эксплуатацию в 2018 году.
50. «Русланы» в России летают редко. Например, этот Ан-124 после Магадана сразу улетел в Японию. Крупнейшим оператором «Русланов» является российская авиакомпания «Волга-Днепр». Её флот насчитывает 12 самолётов Ан-124-100. География полётов охватывает 190 стран и более 1300 аэропортов. В среднем авиакомпания ежегодно выполняет 1200 рейсов (около 33000 рейсов за 25 лет), перевозя порядка 60000 тонн грузов в год.
51. Спрос на услуги «Русланов» стабильный. Перевозки, например, для всех космических запусков расписаны на два-три года вперёд между операторами, фрахтующими Ан-124. Это та работа, которую никто, кроме «Руслана», выполнить не может.
52. Заказы на перевозки «Русланами» настолько уникальны, что иногда заказчики на этапе создания оборудования советуются с авиаперевозчиком, как лучше спроектировать и подготовить оборудование, чтобы его потом можно было перевезти на Ан-124. Однажды авиакомпания «Волга-Днепр» перевезла из Остравы (Чехия) в Найроби (Кения) оборудование для золотодобывающей промышленности. Оборудование представляло собой огромные 50-тонные полукольца. Их габариты были сопоставимы с поперечным сечением грузовой кабины «Руслана». При загрузке зазоры между оборудованием и контуром грузовой кабины составили всего 77 мм!
53. Несколько примеров необычных перевозок: — в мае 1989 года из Лондона в Москву доставили 140 тонн аппаратуры для первого в России концерта легендарной группы Pink Floyd; - в мае 1992 года из Объединенных Арабских Эмиратов в Швейцарию «Руслан» перевёз 52 тонны золота на сумму в 230 млн фунтов стерлингов; - в 1993 году Майкл Джексон, в рамках мирового турне, перевёз в Москву 310 тонн сценического оборудования на трёх Ан-124. — в 1997 одним рейсом из Лондона в Тунис было доставлено 100 тонн кинооборудования, включая макет космического корабля, для съёмок первого эпизода «Звёздных войн»; - в число необычных пассажиров Ан-124 вошли 68 животных, перелетевших из Праги в Индонезию в 1997 году. В воздушном зоопарке были крокодилы, карликовый гиппопотам, зебры и 4 жирафа.
54.. Выпущенные в советские годы «Русланы» до сих пор покоряют небо. Лётную годность им продлевают на ульяновском авиазаводе «Авиастар-СП». В версии Ан-124-100 грузоподъёмность увеличена на 30 тонн. Ресурс конструкции модернизированного «Руслана» установлен в 50 тысяч лётных часов, 10 тысяч полётов и 45 календарных лет.
55. Однако авиаперевозчики всё чаще заявляют о том, что возобновление выпуска воздушных гигантов необходимо было начать уже давно: после 2025 года самолёты начнут массово списываться.
